Ο ρόλος των ομιχλοποιητών καθαρών χώρων στις γραμμές παραγωγής μπαταριών ηλεκτρικών οχημάτων

Στον κόσμο των υψηλών διακυβευμάτων της κατασκευής μπαταριών ηλεκτρικών οχημάτων (EV), οι αόρατες απειλές μπορούν να οδηγήσουν σε καταστροφικές βλάβες.

Ένα μεμονωμένο μικροσκοπικό σωματίδιο σε μια επίστρωση ηλεκτροδίου ή μια τσέπη στάσιμου υγρού αέρα κατά την πλήρωση του ηλεκτρολύτη μπορεί να οδηγήσει σε θερμική διαφυγή, μειωμένη διάρκεια ζωής της μπαταρίας ή μαζικές ανακλήσεις προϊόντων.

Τα συστήματα ομιχλοποίησης καθαρών χώρων έχουν αναδειχθεί σε ένα κρίσιμο διαγνωστικό εργαλείο σε αυτόν τον τομέα.

Δεν είναι μόνο για βασική συμμόρφωσηαποτελούν την κύρια μέθοδο για την οπτικοποίηση της αόρατης αεροδυναμικής που προστατεύει τα στοιχεία ιόντων λιθίου από τη μόλυνση και την υγρασία.

Αυτό το άρθρο διερευνά τον τεχνικό ρόλο των ομιχλοποιητών σε ξηρούς χώρους και καθαρούς χώρους με μπαταρία, αντιμετωπίζοντας τις μοναδικές προκλήσεις της διατήρησης των προτύπων ISO σε περιβάλλοντα ευαίσθητα στην υγρασία.

Γιατί η οπτικοποίηση της ροής αέρα είναι κρίσιμη στην παραγωγή μπαταριών

Γραμμές παραγωγής μπαταριών ηλεκτρικών οχημάτων, είτε για κυλινδρικό, πρισματικό, ή τα κύτταρα σακουλών, βασίζονται στη μονοκατευθυντική ροή αέρα (στρωματική ροή) για να απομακρύνουν τα σωματίδια από το προϊόν.

Εάν αυτή η ροή αέρα διακοπεί, οι ρύποι επικάθονται σε ευαίσθητες επιφάνειες.

Συμμόρφωση με το πρότυπο ISO 14644-3

Κανονιστική εντολή προτύπων (ISO 14644-3) δοκιμές οπτικοποίησης ροής αέρα για να επαληθεύσετε ότι ο καθαρός αέρας κινείται από το φίλτρο τροφοδοσίας (HEPA/ULPA) προς τους αεραγωγούς επιστροφής χωρίς να δημιουργεί αναταράξεις ή νεκρές ζώνες.

Ο Κίνδυνος της Νεκρής Ζώνης

Στην κατασκευή μπαταριών, τα βαριά μηχανήματα (κύλινδροι καλανδραρίσματος, μηχανές στοίβαξης) συχνά εμποδίζουν τη ροή του αέρα. Αυτό δημιουργεί νεκρές ζώνες, περιοχές όπου ο αέρας λιμνάζει.

• Συσσωρεύονται σωματίδια: Μεταλλικά ρινίσματα ή σκόνη μπορούν να καθίσουν στη μεμβράνη διαχωριστή, προκαλώντας εσωτερικά βραχυκυκλώματα.
• Η υγρασία παραμένει: Σε ξηρούς χώρους, οι στάσιμοι θύλακες αέρα ενδέχεται να διατηρούν υψηλότερα επίπεδα υγρασίας από αυτά που ανιχνεύουν οι αισθητήρες δωματίου, υποβαθμίζοντας τη χημεία του λιθίου.

Το δίλημμα του ξηρού δωματίου: Θάμπωμα χωρίς ζημιά από την υγρασία

Η πιο ξεχωριστή πρόκληση στην κατασκευή μπαταριών είναι ο χώρος ξήρανσης.

Το λίθιο αντιδρά βίαια με την υγρασία σχηματίζοντας υδροφθορικό οξύ (HF) και υδροξείδιο του λιθίου, τα οποία διαβρώνουν τον εξοπλισμό και καταστρέφουν την απόδοση της μπαταρίας. Τυπικοί ομιχλοποιητές καθαρών χώρων χρησιμοποιείτε νερό, κάτι που ενέχει κινδύνους.

Πώς να κάνετε ομίχλη με ασφάλεια σε ένα στεγνό δωμάτιο;

Οι μηχανικοί πρέπει να επιλέξουν το σωστό τεχνολογία ομίχλης για την απεικόνιση της ροής του αέρα χωρίς να επηρεάζεται το σημείο δρόσου (συνήθως -40°C έως -60°C).

Τύπος ομίχλης	Καταλληλότητα για δωμάτια με ξηρή λειτουργία σε μπαταρίες	Σημειώσεις
LN2 (Ultrapure) Ομιχλοποιητές	Ψηλά	Χρησιμοποιεί υγρό άζωτο και απιονισμένο νερό. Δημιουργεί μια πυκνή, κρυογονική ομίχλη που εξατμίζεται αμέσως. Είναι καθαρό και δεν αφήνει υπολείμματα, καθιστώντας το το βιομηχανικό πρότυπο για περιοχές υψηλής ευαισθησίας.
Ομιχλοποιητές CO₂	Μέτριας Δυσκολίας	Χρησιμοποιεί ξηρό πάγο. Παράγει πυκνή ομίχλη που παραμένει κοντά στο δάπεδο. Χρήσιμο για τον έλεγχο της χαμηλής στάθμης καυσαερίων, αλλά ενδέχεται να μην δείχνει με ακρίβεια ουδέτερη κατάσταση. μοτίβα κίνησης αέρα.
Στάνταρ υδρονέφτες	Χαμηλό / Περιορισμένο	Υψηλός κίνδυνος υγρασίας. Θα πρέπει να χρησιμοποιείται μόνο κατά τη θέση σε λειτουργία σε ηρεμία (πριν από την εισαγωγή των υλικών) και πρέπει να ακολουθείται από αυστηρό κύκλο στεγνώματος.

Βασικές εφαρμογές κατά μήκος της γραμμής μπαταριών

Τα διαφορετικά στάδια της γραμμής μπαταριών EV απαιτούν συγκεκριμένες στρατηγικές ροής αέρα.

1) Επίστρωση και ξήρανση ηλεκτροδίων

• Ο Κίνδυνος: Τοξικοί ατμοί διαλυτών (π.χ., NMP) και αγώγιμη σκόνη.
• Ο ρόλος του Fogger: Οι Foggers οραματίζονται το απόδοση σύλληψης των απορροφητήρων εξάτμισηςΗ ομίχλη θα πρέπει να ρέει ομαλά από την κεφαλή επίστρωσης απευθείας στον αεραγωγό εξαγωγής, διασφαλίζοντας ότι δεν θα διαφύγουν ατμοί διαλύτη στο δωμάτιο.

2) Συναρμολόγηση κελιών (Στοίβαξη/Τύλιξη)

• Ο Κίνδυνος: Παραγωγή σωματιδίων από κοπή και τριβή.
• Ο ρόλος του Fogger: Επαληθεύει ότι το κουρτίνα στρωτής ροής αποτελεσματικά κουρτίνες μακριά από τον χειριστή του μηχανήματος από το προϊόν. Η οπτικοποίηση ομίχλης διασφαλίζει ότι όταν ένας χειριστής φτάσει στη γραμμή, η αποβολή σωματιδίων του θα απομακρυνθεί από το ανοιχτό κελί.

3) Πλήρωση ηλεκτρολυτών (Η κρίσιμη ζώνη)

• Ο Κίνδυνος: Εξαιρετική ευαισθησία στην υγρασία και τις τοξικές αναθυμιάσεις.

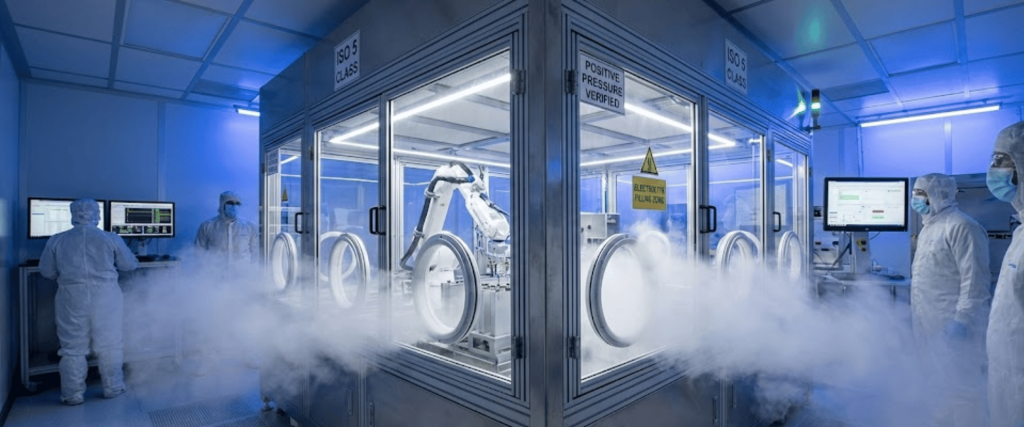

• Ο ρόλος του Fogger: Αυτή είναι συχνά μια ζώνη ISO 5 (Κλάση 100) μέσα σε ένα ξηρό δωμάτιο. Υπερκαθαροί ομιχλοποιητές χρησιμοποιούνται για την επιβεβαίωση της θετικής πίεσης μέσα στο περίβλημα πλήρωσης. Η ομίχλη θα πρέπει να εξωθείται ορατά από τα κενά του περιβλήματος, αποδεικνύοντας ότι δεν μπορεί να εισέλθει εξωτερικός αέρας δωματίου (ρυπαντές).

Οφέλη από τη χρήση ομιχλοποιητών καθαρών χώρων

• Βελτιστοποιημένοι ρυθμοί συλλογής: Οπτικοποιώντας την πορεία του καπνού, οι μηχανικοί μπορούν να προσαρμόσουν τις ταχύτητες του ανεμιστήρα για να διασφαλίσουν ότι οι αναθυμιάσεις απομακρύνονται αποτελεσματικά χωρίς να καταναλώνουν υπερβολική ενέργεια.
• Μετριασμός Θερμικής Διαφυγής: Σε δοκιμές ασφαλείας, οι ομιχλοποιητές προσομοιώνουν τον καπνό από πυρκαγιά μπαταρίας για να επαληθεύσουν ότι το σύστημα εξαερισμού έκτακτης ανάγκης μπορεί απομακρύνετε γρήγορα τον καπνό πριν θολώνει την όραση ή προκαλεί ασφυξία στους εργαζόμενους.
• Μειωμένα ποσοστά σκραπ: Ο εντοπισμός στροβιλισμού κοντά στις μηχανές περιέλιξης εμποδίζει την προσγείωση μικροσκοπικών ξένων μεταλλικών σωματιδίων (FMP) στην άνοδο/κάθοδο, βελτιώνοντας άμεσα την απόδοση.

Συμπέρασμα

Ενσωμάτωση ψεκαστές καθαρού χώρου υψηλής καθαρότητας Η ένταξη στην κατασκευή μπαταριών ηλεκτρικών οχημάτων (EV) αποτελεί στρατηγική αναγκαιότητα για τη βελτιστοποίηση της απόδοσης και τη διασφάλιση της ασφάλειας.

By οπτικοποίηση αόρατων μοτίβων ροής αέρα, οι κατασκευαστές μπορούν να εξαλείψουν προληπτικά τις νεκρές ζώνες και τους κινδύνους υγρασίας εντός κρίσιμων ξηρών χώρων προτού επηρεάσουν την παραγωγή.

Αυτή η διαγνωστική δυνατότητα μεταφράζεται άμεσα σε μειωμένα ποσοστά απόρριψης, ανώτερη απόδοση μπαταρίας και επαληθεύσιμη τήρηση των προτύπων ISO.

Τελικά, η ορατότητα της ροής του αέρα είναι ο μόνος τρόπος για να διασφαλιστεί η ακεραιότητα των περιβαλλόντων ιόντων λιθίου υψηλού ρίσκου.

Συχνές Ερωτήσεις (FAQs)

1. Είναι τα υγρά εκνέφωσης με βάση το νερό ασφαλή για ξηρούς χώρους;

Οι τυπικοί υδρονέφτες ενέχουν υψηλό κίνδυνο υγρασίας για το λίθιο. Αντ' αυτού, χρησιμοποιήστε Υπερκαθαροί ομιχλοποιητές LN2, τα οποία εξατμίζονται αμέσως και διατηρούν τα αυστηρά χαμηλά επίπεδα υγρασίας που απαιτούνται για την παραγωγή μπαταριών.

2. Πόσο συχνά πρέπει να πραγματοποιούνται δοκιμές ροής αέρα;

Οι δοκιμές θα πρέπει να διεξάγονται κατά την αρχική θέση σε λειτουργία της εγκατάστασης, μετά από οποιεσδήποτε σημαντικές αλλαγές στη διάταξη του εξοπλισμού και ως μέρος μιας τακτικής ετήσιας επαναπιστοποίησης, ώστε να διασφαλίζεται η συνεχής συμμόρφωση με τα πρότυπα ISO.

3. Θα αφήσει η ομίχλη υπολείμματα στα εξαρτήματα της μπαταρίας;

Τα εξαιρετικά καθαρά συστήματα εκχύλισης LN2 και CO2 είναι εντελώς απαλλαγμένα από υπολείμματα. Πρέπει να αποφεύγετε τα συστήματα εκχύλισης με βάση τη γλυκόλη ή το λάδι, καθώς αφήνουν κολλώδεις ρύπους που μπορούν να προκαλέσουν βλάβη στα στοιχεία της μπαταρίας ή χημική αστάθεια.
