Προηγμένη διάγνωση για ενώσεις ψυχρής συγκόλλησης σε SMT

Στον κόσμο υψηλής ακρίβειας της Τεχνολογίας Επιφανειακής Τοποθέτησης (SMT), η ακεραιότητα μιας συγκολλητικής σύνδεσης είναι η διαφορά μεταξύ μιας συσκευής υψηλής απόδοσης και μιας δαπανηρής βλάβης πεδίου.

Μεταξύ των διαφόρων ελαττωμάτων συγκόλλησης, Αρθρώσεις ψυχρής συγκόλλησης παραμένουν από τις πιο δυσνόητες και επιζήμιες.

Σε αντίθεση με μια εντελώς ανοιχτή σύνδεση, μια ψυχρή συγκόλληση μπορεί να περάσει τις αρχικές ηλεκτρικές δοκιμές ενώ παράλληλα να παρουσιάζει δομικές αδυναμίες που οδηγούν σε διαλείποντα σήματα ή ολική αστοχία υπό θερμική καταπόνηση.

Κατανόηση των βαθύτερων αιτιών των αρθρώσεων ψυχρής συγκόλλησης

Παρουσιάζεται μια ψυχρή συγκόλληση όταν η συγκόλληση αποτύχει να λιώσει εντελώς ή να βραχεί σωστά το ταμπόν PCB και το καλώδιο του εξαρτήματος. Αυτό έχει ως αποτέλεσμα μια κοκκώδη, θαμπή ή σβωλιασμένη εμφάνιση αντί για το λείο, κοίλο φιλέτο που αναμένεται σε μια ποιοτική σύνδεση.

• Ανεπαρκής θερμότητα: Η πιο συνηθισμένη αιτία. Εάν η επαναρροή θερμοκρασία φούρνου Εάν το προφίλ δεν φτάσει τη θερμοκρασία υγροποίησης της πάστας συγκόλλησης για αρκετό καιρό, ο μεταλλουργικός δεσμός δεν σχηματίζεται ποτέ.
• Μόλυνση: Η οξείδωση στα μαξιλαράκια ή τα καλώδια λειτουργεί ως φράγμα, εμποδίζοντας το συγκολλητικό υλικό να βρέξει την επιφάνεια.
• Δόνηση κατά την ψύξη: Εάν η Η πλακέτα τυπωμένου κυκλώματος κινείται ή δονείται Ενώ το συγκολλητικό υλικό μεταβαίνει από υγρό σε στερεό (το στάδιο της πολτώδους κατάστασης), η εσωτερική κρυσταλλική δομή διαταράσσεται.

Προηγμένες Διαγνωστικές Τεχνικές

Η ανίχνευση αυτών των ελαττωμάτων απαιτεί κάτι περισσότερο από μια απλή ματιά. Καθώς τα εξαρτήματα συρρικνώνονται στα μεγέθη 01005, οι κατασκευαστές πρέπει να χρησιμοποιούν πολυεπίπεδες διαγνωστικές στρατηγικές.

1) Αυτοματοποιημένη Οπτική Επιθεώρηση (AOI)

Χρήση συστημάτων AOI κάμερες υψηλής ταχύτητας και πολύπλοκους αλγόριθμους για τη σάρωση οπτικών ανωμαλιών. Για τις κρύες αρθρώσεις, το AOI αναζητά.

• Έλλειψη κατοπτρικής αντανάκλασης: Οι καλές αρθρώσεις είναι λαμπερές και αντανακλούν το φως προβλέψιμα. Οι κρύες αρθρώσεις είναι θαμπές και διασκορπίζουν το φως.
• Γεωμετρία φιλέτου: Το AOI μετρά τη γωνία και το ύψος της συγκόλλησης. Ένα εξογκωμένο ή κυρτό σχήμα είναι ένα προειδοποιητικό σημάδι για κακή διαβροχή.

2) Δισδιάστατη και τρισδιάστατη επιθεώρηση με ακτίνες Χ (AXI)

Οπτικό η επιθεώρηση δεν μπορεί να δει από κάτω Στοιχεία BGA (Ball Grid Array) ή QFN. Η προηγμένη διαγνωστική ακτίνων Χ επιτρέπει στους τεχνικούς να δουν την εσωτερική δομή.

• Ανάλυση ούρησης: Τα υψηλά επίπεδα κενού εντός της σύνδεσης συχνά συσχετίζονται με τις συνθήκες ψυχρής συγκόλλησης.
• Επαλήθευση Διαμεταλλικού Στρώματος (IMC): Ενώ είναι δύσκολο να παρατηρηθεί άμεσα, η ακτινογραφία μπορεί να δείξει την πυκνότητα του δεσμού, βοηθώντας στον εντοπισμό ελαττωμάτων κεφαλής-εντός-μαξιλαριού, τα οποία αποτελούν ένα υποσύνολο των ψυχρών αρθρώσεων.

3) Μικροτομή και Ανάλυση SEM

Για την ανάλυση αστοχίας (FA), μερικές φορές είναι απαραίτητη η διεξαγωγή καταστροφικών δοκιμών.

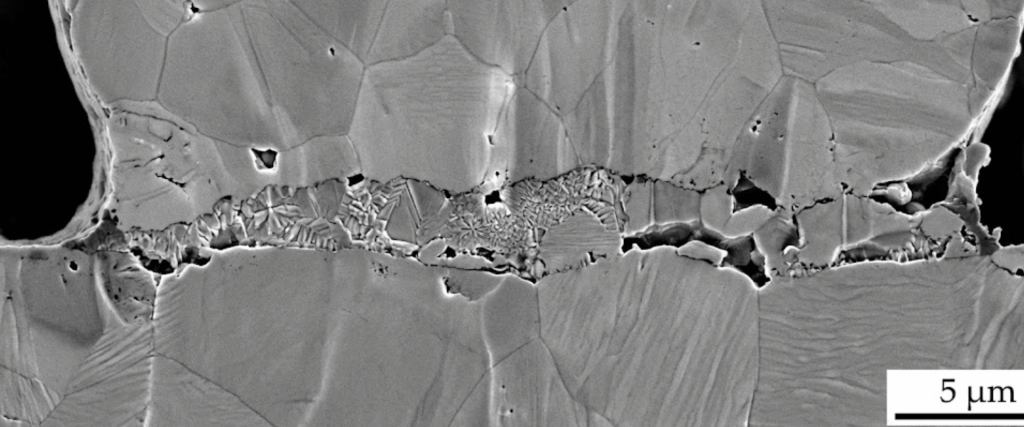

• Ηλεκτρονική μικροσκοπία σάρωσης (SEM): Αυτό παρέχει απίστευτη μεγέθυνση για την επιθεώρηση του στρώματος της μεσομεταλλικής ένωσης (IMC). Μια υγιής σύνδεση έχει ένα λεπτό, συνεχές στρώμα IMC (συνήθως από 1 μm έως 3 μm). Εάν αυτό το στρώμα απουσιάζει ή είναι κατακερματισμένο, η σύνδεση είναι κρύα.

Σύγκριση μεθόδων επιθεώρησης

Μέθοδος	Ιδανικό για	Πλεονεκτήματα	Μειονεκτήματα
ΑΟΙ	Στοιχεία επιφάνειας	Γρήγορη, 100% κάλυψη	Περιορίζεται σε οπτική επαφή
AXI (Ακτινογραφία)	BGA, QFN, κρυφές αρθρώσεις	Μη καταστροφική, εσωτερική όψη	Υψηλότερο κόστος εξοπλισμού
SEM	Ανάλυση αιτίου αιτίου	Εξαιρετική λεπτομέρεια	Καταστροφικό, χρονοβόρο

Πρότυπα Βιομηχανίας: Συμμόρφωση IPC-A-610

Για να διατηρηθεί η ποιότητα, διαγνωστικά αποτελέσματα πρέπει να μετρηθεί σύμφωνα με το πρότυπο IPC-A-610 (Αποδοχή Ηλεκτρονικών Συναρμολογήσεων).

• Κλάση 1 (Γενικά Ηλεκτρονικά): Βασική λειτουργικότητα.
• Κλάση 2 (Αποκλειστική Υπηρεσία): Απαιτεί υψηλότερη αξιοπιστία (π.χ., φορητοί υπολογιστές).
• Κλάση 3 (Υψηλής Απόδοσης/Σκληρό Περιβάλλον): Δεν επιτρέπονται ενώσεις ψυχρής συγκόλλησης. Αυτό είναι κρίσιμο για ιατρικά, αεροδιαστημικά και αυτοκινητιστικά ηλεκτρονικά.

Τύπος ελαττώματος	διαγνωστικό Εργαλείο	Κατάσταση IPC Κλάσης 3
Κρύα άρθρωση	3D AOI / Οπτικό	ΑΠΟΡΡΙΠΤΩ
Μη Διαβρεκτικό	Ακτινογραφία / Ηλεκτρομαγνητική Τομογραφία (SEM)	ΑΠΟΡΡΙΠΤΩ
Διαταραγμένη άρθρωση	3D AOI	ΑΠΟΡΡΙΠΤΩ

Στρατηγικές Πρόληψης και Μετριασμού

Για την εξάλειψη των ενώσεων ψυχρής συγκόλλησης, η εστίαση πρέπει να μετατοπιστεί από την ανίχνευση στην πρόληψη.

• Βελτιστοποίηση προφίλ αναδιαμόρφωσης: Χρησιμοποιήστε θερμικά προφίλ (όπως KIC ή SolderStar) για να διασφαλίσετε ότι κάθε ζώνη του φούρνου πληροί τις συγκεκριμένες απαιτήσεις του κράματος κολλητικής πάστας.
• Διαχείριση κόλλας συγκόλλησης: Βεβαιωθείτε ότι η πάστα αποθηκεύεται σωστά και φτάνει θερμοκρασία δωματίου πριν από τη χρήση για την αποφυγή μόλυνσης από υγρασία.
• Τακτική βαθμονόμηση: Ελέγχετε περιοδικά την ακρίβεια των θερμοζευγών του φούρνου και τις ταχύτητες του μεταφορικού ιμάντα.

Συμπέρασμα

Κατακτήστε προηγμένα διαγνωστικά για τις ενώσεις ψυχρής συγκόλλησης είναι απαραίτητη για τη διατήρηση ηλεκτρονικών συστημάτων υψηλής αξιοπιστίας στο σύγχρονο τοπίο SMT.

Ενσωματώνοντας τρισδιάστατη ανίχνευση ακτίνων Χ, επιθεώρηση με ακτίνες Χ και αυστηρή θερμική καταγραφή, οι κατασκευαστές μπορούν να εντοπίσουν κρυμμένα ελαττώματα και να εξασφαλίσουν ισχυρούς μεταλλουργικούς δεσμούς.

Τήρηση των προτύπων IPC και εφαρμογή προληπτικές στρατηγικές πρόληψης μειώνει σημαντικά τις αστοχίες πεδίου και τις δαπανηρές επαναλήψεις.

Τελικά, μια προσέγγιση που βασίζεται σε δεδομένα για την ακεραιότητα της συγκόλλησης εγγυάται ανώτερη μακροζωία του προϊόντος και ικανοποίηση των πελατών.

Συχνές Ερωτήσεις (FAQs)

1. Ποια είναι η κύρια διαφορά μεταξύ μιας ψυχρής συγκόλλησης και μιας διαταραγμένης σύνδεσης;

Μια ψυχρή σύνδεση συγκόλλησης εμφανίζεται όταν το συγκολλητικό υλικό δεν φτάνει ποτέ στο πλήρες σημείο τήξης του, με αποτέλεσμα την κακή διαβροχή και την έλλειψη χημικής σύνδεσης. Ωστόσο, μια διαταραγμένη σύνδεση εμφανίζεται όταν η πλακέτα τυπωμένου κυκλώματος (PCB) ή το εξάρτημα κινείται ενώ το συγκολλητικό υλικό ψύχεται (το στάδιο της πολτοποίησης), οδηγώντας σε θραύση της εσωτερικής κρυσταλλικής δομής. Και οι δύο περιπτώσεις οδηγούν σε μηχανική αδυναμία, αλλά οι βασικές τους αιτίες, η θερμοκρασία έναντι των φυσικών κραδασμών, είναι διαφορετικές.

2. Μπορούν τα τυπικά συστήματα 2D AOI να ανιχνεύσουν αξιόπιστα τις ενώσεις ψυχρής συγκόλλησης;

Η τυπική 2D AOI είναι περιορισμένη επειδή καταγράφει μόνο μια προβολή από πάνω προς τα κάτω και ενδέχεται να δυσκολεύεται να διακρίνει μεταξύ ενός θαμπού φινιρίσματος συγκόλλησης χωρίς μόλυβδο και μιας γνήσιας ψυχρής σύνδεσης. Η 3D AOI είναι πολύ πιο αξιόπιστη, καθώς μετρά τον όγκο, το ύψος και τη γωνία του φιλέτου συγκόλλησης, επιτρέποντας στο σύστημα να αναγνωρίζει τα εξογκωμένα ή κυρτά σχήματα που είναι τυπικά για την κακή διαβροχή που σχετίζεται με τις ψυχρές συνδέσεις.

3. Πώς επηρεάζει ο Χρόνος Πάνω από το Liquidus (TAL) τον σχηματισμό ψυχρών αρθρώσεων;

Ο Χρόνος Πάνω από τη Ρευστότητα (TAL) είναι η διάρκεια κατά την οποία το συγκολλητικό παραμένει σε υγρή κατάσταση κατά την επανακυκλοφορία. Εάν ο TAL είναι πολύ σύντομος, το συγκολλητικό δεν έχει αρκετό χρόνο για να αντιδράσει χημικά με τα χάλκινα τακάκια για να σχηματίσει ένα υγιές στρώμα Διαμεταλλικής Ενωσης (IMC). Αυτό έχει ως αποτέλεσμα μια ψυχρή σύνδεση που μπορεί να φαίνεται συνδεδεμένη, αλλά θα αστοχήσει υπό θερμική ή μηχανική καταπόνηση λόγω έλλειψης μεταλλουργικού δεσμού.
