Σε περιβάλλοντα υψηλής τεχνολογίας στον τομέα της κατασκευής, της υγειονομικής περίθαλψης και των κέντρων δεδομένων, η αόρατη απειλή της ηλεκτροστατικής εκκένωσης (ESD) μπορεί να οδηγήσει σε καταστροφική βλάβη εξοπλισμού, απώλεια δεδομένων ή ακόμη και σε κινδύνους για την ασφάλεια.
Ενώ οι ιμάντες καρπού και Τα εξειδικευμένα ρούχα είναι ζωτικής σημασίας, το θεμέλιο οποιουδήποτε ισχυρού Προγράμματος Ελέγχου ESD είναι το δάπεδο.
Αυτό το άρθρο διερευνά πώς υλικά δαπέδων υπαγορεύουν την αποτελεσματικότητα των στρατηγικών πρόληψης ηλεκτροστατικών εκκενώσεων (ESD) και τον τρόπο επιλογής της σωστής επιφάνειας για την εγκατάστασή σας.

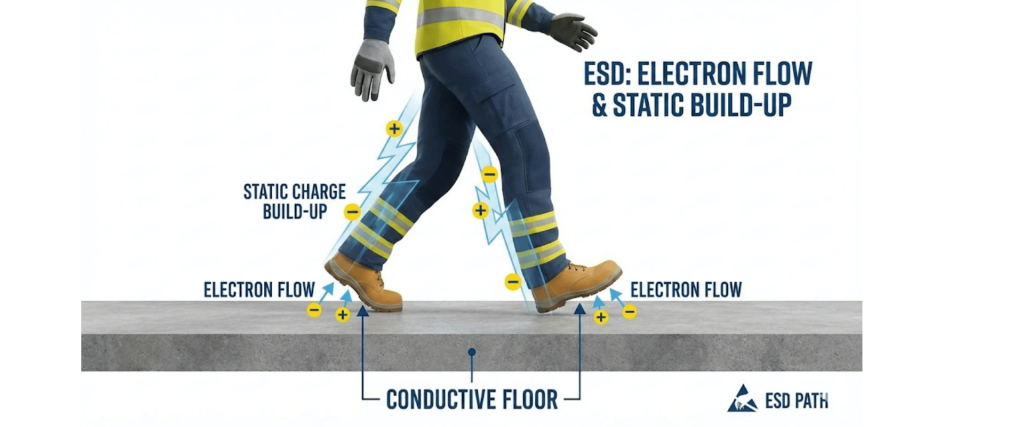

Το μεγαλύτερο μέρος του στατικού ηλεκτρισμού παράγεται από το περπάτημα των ανθρώπων, μια διαδικασία γνωστή ως τριβοφόρτιση. Καθώς τα παπούτσια έρχονται σε επαφή και αποκολλώνται από το πάτωμα, τα ηλεκτρόνια ανταλλάσσονται, συσσωρεύοντας ένα φορτίο στο ανθρώπινο σώμα.
Χωρίς διαδρομή προς τη γη, αυτό το φορτίο παραμένει στο άτομο μέχρι να αγγίξει ένα ευαίσθητο στοιχείο, με αποτέλεσμα μια ξαφνική εκκένωση.
Ένα δάπεδο ESD λειτουργεί ως ένας μόνιμος, αξιόπιστος κρίκος στην αλυσίδα γείωσης.
επιλέγοντας το το σωστό υλικό εξαρτάται στις συγκεκριμένες απαιτήσεις σας για Αντίσταση στο Έδαφος ($R_g$). Γενικά, τα δάπεδα ESD κατηγοριοποιούνται σε δύο κύριους τύπους.
Τα διαχυτικά υλικά έχουν υψηλότερη αντίσταση, συνήθως μεταξύ 1 x 10^6 και 1 x 10^9 ohms.
Αποφορτίζουν τα φορτία πιο αργά, καθιστώντας τα ιδανικό για περιβάλλοντα όπου πρέπει να αποφεύγεται ένας ξαφνικός σπινθήρας υψηλής τάσης, αλλά η ακραία ταχύτητα εκφόρτισης δεν είναι το κύριο μέλημα.
Τα αγώγιμα δάπεδα έχουν χαμηλότερη αντίσταση (συνήθως 2.5 φορές 10^4 έως 1 φορά 10^6 ohms). Αυτά τα υλικά μετακινούν φορτία προς τη γη. σχεδόν ακαριαίαΧρησιμοποιούνται συχνά σε εργοστάσια πυρομαχικών, καθαρούς χώρους και περιοχές με εξαιρετικά ευαίσθητα ηλεκτρονικά εξαρτήματα.
| Τύπος υλικού | Τυπική Αντίσταση (Rg) | Περίπτωση κοινής χρήσης |
|---|---|---|
| ESD Βινύλιο (Πλακάκι/Φύλλο) | προς την Ω | Καθαρά δωμάτια, εργαστήρια, συναρμολόγηση ηλεκτρονικών |
| ESD χαλί | προς την Ω | Γραφεία, Κέντρα Τηλεφωνικής Εξυπηρέτησης, Αίθουσες Διακομιστών |
| ESD Εποξειδικές Επιστρώσεις | Μεταβλητός | Βαριά Βιομηχανία, Αποθήκες |
| Ελαστικό ESD | προς την Ω | Περιοχές υψηλής κυκλοφορίας, Αντοχή σε χημικά |
Η ενσωμάτωση του σωστού υλικού δαπέδου δεν αφορά μόνο την επιφάνεια. Αλλάζει τον τρόπο με τον οποίο διαχειρίζεστε ολόκληρη την Προστατευόμενη Περιοχή ESD (EPA).
Με ένα δάπεδο ESD, το προσωπικό μπορεί διατηρήστε τη γείωση μέσω Υποδήματα ESD ή γείωση φτέρνας.
Αυτό επιτρέπει μεγαλύτερη κινητικότητα σε σύγκριση με την πρόσδεση σε έναν σταθμό εργασίας μέσω ενός καλωδίου καρπού, το οποίο είναι απαραίτητο για τους τεχνικούς που μετακινούνται μεταξύ διαφορετικά κομμάτια εξοπλισμού.
Τα δάπεδα δεν γειώνουν μόνο τους ανθρώπους. Οι στατικά αγώγιμοι τροχοί σε καρέκλες, καρότσια και κινητές σχάρες αλληλεπιδρούν με το δάπεδο ESD για να διασφαλίσουν ότι όλα κινητός εξοπλισμός παραμένει στο ίδιο ηλεκτρικό δυναμικό με το έδαφος, εμποδίζοντας τη συσσώρευση φορτίων από τα βαδιστικά οχήματα στα καροτσάκια.
Η επίδραση του δαπέδου στη στρατηγική σας μετριέται επίσης στη συντήρηση. Η χρήση τυπικού κεριού δαπέδου σε ένα δάπεδο ESD μπορεί να μονώσει αποτελεσματικά τις αγώγιμες ιδιότητες. καταστρέφοντας τη στρατηγική ESD σας.
Απαιτούνται εξειδικευμένα καθαριστικά και φινιρίσματα ασφαλή για ηλεκτροστατική εκκένωση (ESD) για τη διατήρηση των καθορισμένων επιπέδων αντοχής.
Η επένδυση δαπέδων δεν αποτελεί ένα προκαθορισμένο στοιχείο της πρόληψης ηλεκτροστατικών εκκενώσεων (ESD). Είναι ένα δυναμικό μέρος του ηλεκτρικού περιβάλλοντος που υπαγορεύει τον τρόπο με τον οποίο κινούνται οι εργαζόμενοι, τον τρόπο χειρισμού του εξοπλισμού και τον τρόπο εφαρμογής των πρωτοκόλλων ασφαλείας.
Επιλέγοντας ένα υλικό που ταιριάζει με το δικό σας απαιτήσεις ευαισθησίας, δημιουργείτε μια απρόσκοπτη, γειωμένη βάση για την τεχνολογία και την ομάδα σας.
Θα θέλατε να δημιουργήσω μια λίστα ελέγχου συντήρησης για δάπεδα ESD, ώστε να διασφαλίσω ότι οι εγκαταστάσεις σας θα συμμορφώνονται με τα πρότυπα ασφαλείας;
Η κύρια διαφορά έγκειται στην ταχύτητα με την οποία το υλικό μετακινεί τον στατικό ηλεκτρισμό. Τα αγώγιμα δάπεδα έχουν χαμηλή ηλεκτρική αντίσταση (συνήθως 2.5 x 10^4 έως 1 x 10^6 ohms), που σημαίνει ότι αποβάλλουν τον στατικό ηλεκτρισμό σχεδόν αμέσως. Τα διαχυτικά δάπεδα έχουν υψηλότερη αντίσταση (1 x 10^6 έως 1 x 10^9 ohms), αποβάλλοντας το φορτίο πιο αργά και ελεγχόμενα. Τα αγώγιμα δάπεδα προτιμώνται συνήθως για εξαιρετικά ευαίσθητες περιοχές όπως πυρομαχικά ή καθαρά δωμάτια, ενώ τα διαχυτικά δάπεδα είναι συνηθισμένα στη συναρμολόγηση ηλεκτρονικών.
Όχι, θα πρέπει να αποφεύγετε τα συνηθισμένα οικιακά ή βιομηχανικά καθαριστικά και κεριά. Τα συνηθισμένα κεριά δαπέδου δημιουργούν ένα μονωτικό στρώμα πάνω στην επιφάνεια, το οποίο εμποδίζει τη ροή του ηλεκτρικού ρεύματος προς το έδαφος. Αυτό ουσιαστικά καταστρέφει τις ιδιότητες ηλεκτροστατικής εκκένωσης (ESD) του δαπέδου σας. Για να διατηρήσετε το δάπεδο λειτουργικό και να συμμορφώνεται με τα πρότυπα ασφαλείας, πρέπει να χρησιμοποιείτε εξειδικευμένα καθαριστικά ασφαλή για ηλεκτροστατική εκκένωση (ESD) που δεν αφήνουν μη αγώγιμα υπολείμματα.
Ένα δάπεδο ESD είναι μόνο το μισό ενός συστήματος γείωσης. Για να αποστραγγίσει το δάπεδο τον στατικό ηλεκτρισμό από ένα ανθρώπινο σώμα, πρέπει να υπάρχει αγώγιμη σύνδεση μεταξύ του ατόμου και της επιφάνειας. Τα τυπικά αθλητικά παπούτσια ή μπότες συχνά έχουν λαστιχένιες σόλες που λειτουργούν ως μονωτές, παγιδεύοντας τον στατικό ηλεκτρισμό στο σώμα σας. Η χρήση παπουτσιών ESD ή γείωσης φτέρνας ολοκληρώνει το κύκλωμα, επιτρέποντας στο φορτίο να ρέει από το δέρμα σας, μέσω του παπουτσιού και στο πάτωμα με ασφάλεια.
