Επαλήθευση ακεραιότητας φίλτρων PTFE HEPA σε καθαρούς χώρους υψηλής θερμοκρασίας

Στα εξαιρετικά ευαίσθητα περιβάλλοντα κατασκευής ημιαγωγών και φαρμακευτικής αποπυρετογόνωσης, η καθαρότητα του αέρα είναι αδιαπραγμάτευτη. Τα φίλτρα υψηλής απόδοσης σωματιδιακού αέρα (HEPA) αποτελούν την κύρια άμυνα κατά της μόλυνσης.

Ωστόσο, η σύγχρονη κατασκευή βασίζεται όλο και περισσότερο σε φίλτρα πολυτετραφθοροαιθυλενίου (PTFE) αντί για τις παραδοσιακές ίνες γυαλιού, ειδικά σε ζώνες υψηλής θερμοκρασίας.

Ενώ το PTFE προσφέρει ανώτερη χημική αντοχή και την ανθεκτικότητα, η επαλήθευση της ακεραιότητάς της παρουσιάζει μοναδικές προκλήσεις, ιδιαίτερα υπό τη θερμική καταπόνηση των καθαρών δωματίων υψηλής θερμοκρασίας.

Αυτό το άρθρο περιγράφει τις τεχνικές μεθοδολογίες για την ακριβή επαλήθευση της ακεραιότητας του φίλτρου PTFE HEPA, διασφαλίζοντας τη συμμόρφωση με ISO-14644 3 και IEST-RP-CC001.

Γιατί PTFE; Η μετάβαση από τις ίνες γυαλιού

Τα παραδοσιακά μέσα μικρογυαλιού αποτελούν εδώ και καιρό το πρότυπο, αλλά ενέχουν σημαντικούς κινδύνους σε συγκεκριμένες εφαρμογές υψηλής τεχνολογίας.

• Απαίτηση χωρίς βόριο: Οι ίνες γυαλιού συχνά περιέχουν βόριο που εκλύεται από το αέριο, το οποίο είναι ένας θανατηφόρος ρύπος στους ημιαγωγούς. επεξεργασία πλακιδίωνΤο PTFE είναι χημικά αδρανές και χωρίς βόριο.
• Πτώση πίεσης: Οι μεμβράνες PTFE συνήθως προσφέρουν χαμηλότερη πτώση πίεσης (έως και 40% λιγότερο), μειώνοντας το ενεργειακό κόστος.
• Μηχανική δύναμη: Το PTFE είναι πιο ανθεκτικό στις ζημιές από τον χειρισμό από τις εύθραυστες ίνες γυαλιού.

Ωστόσο, στο εφαρμογές σε υψηλές θερμοκρασίες (έως 260°C ή υψηλότερη), η θερμική διαστολή του περιβλήματος του φίλτρου, του στεγανοποιητικού υλικού και του μέσου μπορεί να δημιουργήσει διαρροές παράκαμψης. Η επαλήθευση ότι το φίλτρο λειτουργεί όπως έχει ονομαστεί μετά τον θερμικό κύκλο είναι κρίσιμη.

Το φαινόμενο Bleed-Through και οι προκλήσεις των δοκιμών

Η δοκιμή των φίλτρων PTFE δεν είναι πανομοιότυπη με δοκιμή γυάλινων φίλτρωνΟι διαχειριστές εγκαταστάσεων συχνά αντιμετωπίζουν ψευδείς βλάβες λόγω της φυσικής των μεμβρανών PTFE.

Το ζήτημα των θερμικών αερολυμάτων

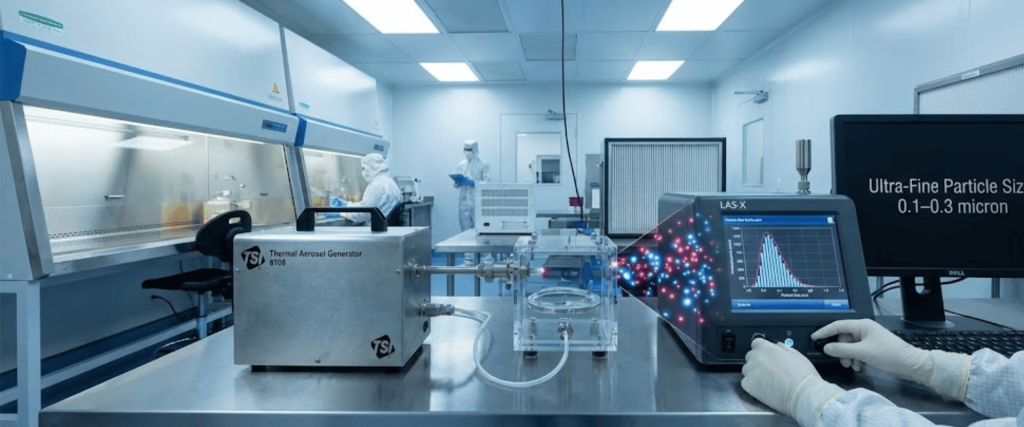

Οι τυπικές δοκιμές ακεραιότητας χρησιμοποιούν συχνά μια γεννήτρια θερμικού αερολύματος (που παράγει σωματίδια μέσω θερμότητας).

• Πρόβλημα: Οι θερμικές γεννήτριες παράγουν πολύ λεπτά σωματίδια (0.1 µm – 0.3 µm).
• Ευαισθησία PTFE: Το περισσότερο Διεισδυτικό μέγεθος σωματιδίων (MPPS) για PTFE είναι συχνά κοντά σε αυτό το εύρος.
• Αποτέλεσμα: Ένα φαινόμενο διαρροής εμφανίζεται όταν το αερόλυμα διεισδύει στο μέσο φυσικά, όχι μέσω διαρροής. Ένα φωτόμετρο μπορεί να το καταγράψει αυτό ως βλάβη (διείσδυση >0.01%), οδηγώντας στην άσκοπη απόρριψη ακριβών, λειτουργικών φίλτρων.

Φόρτωση φίλτρου (Φρούξιμο)

Το PTFE είναι ένα μέσο επιφανειακής φόρτισης, σε αντίθεση με τις ίνες γυαλιού, οι οποίες είναι βάθους φόρτισης.

Υψηλές συγκεντρώσεις αερολύματα με βάση το λάδι (όπως το PAO) που χρησιμοποιείται για την τυπική φωτομετρία μπορεί να φράξει γρήγορα τους πόρους του PTFE, αυξάνοντας μόνιμα την πτώση πίεσης και καταστρέφοντας το φίλτρο κατά τη διάρκεια της ίδιας της δοκιμής.

Μεθοδολογία: Πρωτόκολλα Επαλήθευσης Ακεραιότητας

Για να διασφαλίσετε έγκυρα αποτελέσματα χωρίς βλάβη στο μέσο φιλτραρίσματος, πρέπει να υιοθετηθούν συγκεκριμένα πρωτόκολλα για το PTFE σε περιβάλλοντα υψηλής θερμοκρασίας.

Α. Οπτική επιθεώρηση πριν από τη δοκιμή

Πριν από την εισαγωγή οποιουδήποτε αεροζόλ, ελέγξτε τη σφράγιση τζελ (συχνά σιλικόνη ή πολυουρεθάνη για υψηλή θερμοκρασία) και τη φλάντζα. Οι υψηλές θερμοκρασίες προκαλούν κύκλους διαστολής και συστολής που μπορούν να αποκολλήσουν το μέσο από το πλαίσιο.

• Ελεγξε για: Στρέβλωση πλαισίου, ρωγμές στεγανοποιητικού και φθορά της φλάντζας.

Β. Επιλογή αερολύματος: Ακροφύσιο Laskin έναντι Θερμικού

Για το PTFE, η παραγωγή με ακροφύσιο Laskin (ψυχρή) είναι συχνά προτιμότερη από τη θερμική παραγωγή.

• Γιατί: Η παραγωγή ψύχους παράγει μια πολυχρωματική κατανομή με ελαφρώς μεγαλύτερα σωματίδια, μειώνοντας τον κίνδυνο διαρροής MPPS ενώ εξακολουθεί να είναι αποτελεσματικά δύσκολο τη σφραγίδα και την ακεραιότητα του μέσου.
• Μέσο: Το PAO (πολυαλφαολεφίνη) είναι στάνταρ, αλλά βεβαιωθείτε ότι είναι συμβατό με το συγκεκριμένο σφραγιστικό υψηλής θερμοκρασίας που χρησιμοποιείται.

Γ. Ανίχνευση: Φωτόμετρο έναντι Μετρητή Διακριτών Σωματιδίων (DPC)

Αυτή είναι η πιο κρίσιμη απόφαση στη διαδικασία επαλήθευσης.

Αποφύγετε το PTFE, εάν είναι δυνατόν	Φωτόμετρο	Μετρητής Διακριτών Σωματιδίων (DPC)
Συγκέντρωση	Απαιτείται υψηλή συγκέντρωση (10–20 µg/L)	Λειτουργεί σε εξαιρετικά χαμηλή συγκέντρωση (<1 µg/L)
Κίνδυνος για το PTFE	Υψηλή (γρήγορη φόρτωση / απόφραξη)	Χαμηλό (ασφαλές για PTFE)
Ευαισθησία	Μετράει τη συνολική διείσδυση μάζας	Μετράει μεμονωμένες διαρροές
Ετυμηγορία	Αποφύγετε το PTFE, εάν είναι δυνατόν.	Συνιστάται για PTFE

Διαδικασία δοκιμής σάρωσης βήμα προς βήμα (ISO 14644-3)

1. Καθορισμός γραμμής βάσης: Βεβαιωθείτε ότι ο καθαρός χώρος βρίσκεται σε κατάσταση ηρεμίας.
2. Παρουσίαση αεροζόλ: Κάντε ένεση πρόκληση αερολύματος ανοδικά του φίλτρου. Εάν χρησιμοποιείτε DPC, διατηρήστε τη συγκέντρωση χαμηλή (π.χ., συνήθως 100,000–1,000,000 σωματίδια/ft³ ανάλογα με το σύστημα αραίωσης).

Σάρωση του προσώπου

• Κρατήστε τον αισθητήρα περίπου 25 mm (1 ίντσα) από την επιφάνεια του φίλτρου.
• Σαρώστε με ταχύτητα που δεν υπερβαίνει τα 5 cm/s (2 ίντσες/s).
• Επικαλύψτε τις πινελιές κατά 10% για να εξασφαλίσετε πλήρη κάλυψη.

• Ελέγξτε την περίμετρο: Δώστε ιδιαίτερη προσοχή στη σύνδεση μεταξύ του μέσου και του πλαισίου, καθώς και του πλαισίου με το πλέγμα οροφής (σφραγίδα τζελ). Αυτή είναι η η πιο συχνή αποτυχία σημείο σε μονάδες υψηλής θερμοκρασίας λόγω θερμικής καταπόνησης.

Κριτήρια επιτυχίας/αποτυχίας

• Τυπική διαρροή: >0.01% της συγκέντρωσης ανάντη (ή συγκεκριμένων μετρήσεων που συσχετίζονται με αυτήν την απόδοση).
• Επισκευή: Για τα φίλτρα υψηλής θερμοκρασίας, οι επισκευές πεδίου συχνά αποθαρρύνονται λόγω των ακραίων συνθηκών λειτουργίας. Συνήθως απαιτείται αντικατάσταση σε περίπτωση διαρροής.

Κανονιστική Συμμόρφωση & Πρότυπα

Η διαδικασία επαλήθευσης που ακολουθείτε πρέπει να τεκμηριώνει τη συμμόρφωση με τα ακόλουθα.

• ISO 14644-3: Καθορίζει το μετρολογία και μέθοδοι για δοκιμή.
• IEST-RP-CC001: Καλύπτει τύπους φίλτρων HEPA/ULPA και δοκιμές.
• IEST-RP-CC034 συγκεκριμένα απευθύνεται Φίλτρο HEPA και ULPA δοκιμές διαρροών.

Σημείωση για τη θερμοκρασία: Ενώ τα φίλτρα λειτουργούν σε υψηλές θερμοκρασίες, οι δοκιμές ακεραιότητας σχεδόν πάντα εκτελούνται σε θερμοκρασίες περιβάλλοντος κατά τη διάρκεια των διακοπών λειτουργίας για συντήρηση. Οι δοκιμές στους 250°C είναι επικίνδυνες και τεχνικά ανέφικτες για τον περισσότερο τυπικό εξοπλισμό.

Συμπέρασμα

Επαλήθευση της ακεραιότητας του PTFE Φίλτρα HEPA σε υψηλή θερμοκρασία Τα καθαρά δωμάτια απαιτούν απόκλιση από τα τυπικά πρωτόκολλα φίλτρου γυαλιού.

Με τη μετάβαση σε μετρητές διακριτών σωματιδίων για τη μείωση της συγκέντρωσης αερολυμάτων και τη χρήση της παραγωγής ακροφυσίων Laskin για την αποφυγή διαρροής, οι διαχειριστές εγκαταστάσεων μπορούν να αποτρέψουν ψευδείς βλάβες και να παρατείνουν τη διάρκεια ζωής των συστημάτων φιλτραρίσματος.

Δώστε προτεραιότητα στην επιθεώρηση της περιμετρικής στεγανοποίησης, καθώς ο θερμικός κύκλος είναι ο κύριος εχθρός της ακεραιότητας του φίλτρου υψηλής θερμοκρασίας.

Συχνές Ερωτήσεις (FAQs)

1. Γιατί προτιμώνται τα φίλτρα PTFE έναντι των υαλονημάτων σε καθαρούς χώρους ημιαγωγών;

Τα φίλτρα PTFE προτιμώνται επειδή είναι χημικά αδρανή και χωρίς βόριο, αποτρέποντας την έκλυση αερίων που μπορεί να προκαλέσει ζημιά σε πλακίδια ημιαγωγών. Προσφέρουν επίσης υψηλότερη μηχανική αντοχή και χαμηλότερη πτώση πίεσης σε σύγκριση με τα εύθραυστα μέσα από υαλονήματα.

2. Ποιο είναι το φαινόμενο διαρροής (bleed-through effect) στις δοκιμές PTFE;

Η διαρροή συμβαίνει όταν τα σωματίδια θερμικού αερολύματος είναι τόσο μικρά που διέρχονται φυσικά από τη μεμβράνη PTFE χωρίς να υπάρχει διαρροή. Αυτό συχνά οδηγεί σε ψευδείς βλάβες κατά τη διάρκεια των δοκιμών του φωτομέτρου, προκαλώντας περιττή αντικατάσταση φίλτρου.

3. Γιατί ένας μετρητής διακριτών σωματιδίων (DPC) είναι καλύτερος για PTFE από ένα φωτόμετρο;

Ένα φωτόμετρο απαιτεί υψηλές συγκεντρώσεις αερολυμάτων που μπορούν να φράξουν (φορτώσουν) γρήγορα την ευαίσθητη μεμβράνη PTFE. Ένα φωτόμετρο DPC είναι ασφαλέστερο επειδή χρησιμοποιεί εξαιρετικά χαμηλές συγκεντρώσεις αερολυμάτων για την ανίχνευση διαρροών χωρίς να καταστρέφει τη διάρκεια ζωής του φίλτρου.

4. Πρέπει να διεξάγεται έλεγχος ακεραιότητας σε υψηλές θερμοκρασίες λειτουργίας;

Όχι. Παρόλο που αυτά τα φίλτρα λειτουργούν σε ζώνες υψηλής θερμότητας (έως 260°C), οι δοκιμές ακεραιότητας θα πρέπει πάντα να εκτελούνται σε θερμοκρασία περιβάλλοντος κατά τη διάρκεια διακοπής λειτουργίας για συντήρηση, ώστε να διασφαλίζεται η ασφάλεια του χειριστή και η ακρίβεια του εξοπλισμού.
