Η Επιστήμη της Κατανομής Ατμοποιημένου Υπεροξειδίου του Υδρογόνου σε Απομονωτές

Στον φαρμακευτικό και βιοφαρμακευτικό τομέα, η στειρότητα του περιβάλλοντος παραγωγής είναι αδιαπραγμάτευτη.

Μονωτήρες φραγμού και Συστήματα περιορισμένης πρόσβασης με εμπόδια (RABS) έχουν γίνει το βιομηχανικό πρότυπο για την ασηπτική επεξεργασία, βασιζόμενο σε μεγάλο βαθμό στο ατμοποιημένο υπεροξείδιο του υδρογόνου (VHP) για βιοαπολύμανση.

Ωστόσο, η έγχυση VHP σε έναν απομονωτή είναι μόνο η μισή μάχη. Η αποτελεσματικότητα του κύκλου αποστείρωσης εξαρτάται εξ ολοκλήρου από την κατανομή αυτού του ατμού.

Χωρίς ομοιόμορφη διασπορά, οι νεκρές ζώνες μπορούν να επιβιώσουν από τον κύκλο, θέτοντας σε κίνδυνο το επίπεδο διασφάλισης στειρότητας (SAL).

Κατανόηση της φυσικής της κατανομής VHP και επικύρωσή της μέσω Οπτική μοντελοποίηση ροής αέρα είναι κρίσιμο για τη συμμόρφωση με τους κανονισμούς και την ασφάλεια των προϊόντων.

Η Θερμοδυναμική του VHP: Αέριο vs. Ατμός

Για να κατανοήσουμε την κατανομή του VHP, είναι σημαντικό να διακρίνουμε μεταξύ αερίου και ατμού. Το υπεροξείδιο του υδρογόνου στα συστήματα VHP υπάρχει ως διφασική κατάσταση, όπου ο ατμός και το υγρό βρίσκονται σε ισορροπία. Όταν το VHP εγχέεται σε έναν μονωτή, εισέρχεται ως θερμός ατμός.

Καθώς έρχεται σε επαφή με ψυχρότερες επιφάνειες όπως τοίχους, γάντια και εξοπλισμό, χάνει θερμότητα. Εάν η τοπική συγκέντρωση γίνει υψηλότερη από αυτήν που μπορεί να αντέξει η θερμοκρασία, σχηματίζεται μικροσυμπύκνωση.

Αυτή η μικροσυμπύκνωση είναι συχνά υπεύθυνη για την ταχύτερη εξόντωση των μικροβίων. Ωστόσο, δημιουργεί επίσης μια πρόκληση: αν ο ατμός δεν φτάσει σε ορισμένες περιοχές λόγω κακής ροής αέρα, δεν θα δημιουργηθεί συμπύκνωση και αυτές οι επιφάνειες ενδέχεται να παραμείνουν μη αποστειρωμένες. Για αυτόν τον λόγο, η σωστή ροή αέρα και η κυκλοφορία του αέρα είναι κρίσιμες για την αποτελεσματική αποστείρωση VHP.

Δυναμική ροής αέρα και αναταραχή

Η κατανομή του VHP διέπεται από το μοτίβα ροής αέρα εντός του μονωτήρα. Ιδανικά, η ροή αέρα θα πρέπει να είναι στρωτή (μονοκατευθυντική), διασφαλίζοντας ότι το αποστειρωτικό σαρώνει ομοιόμορφα κάθε επιφάνεια.

Ωστόσο, η σύνθετη γεωμετρία των απομονωτών που είναι γεμάτοι με πληρωτικά φιαλιδίων, πώματα και θύρες γαντιών δημιουργεί αναπόφευκτες διαταραχές.

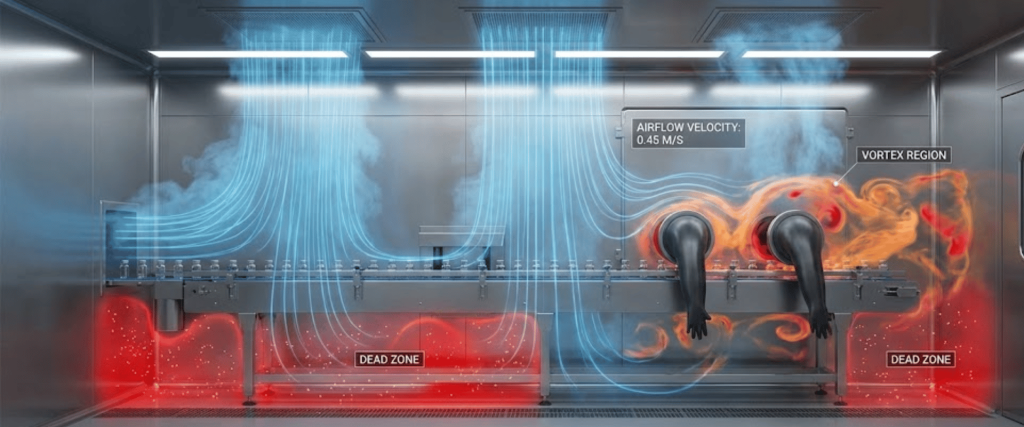

Το πρόβλημα των νεκρών ζωνών

Όταν ο αέρας ρέει γύρω από ένα αντικείμενο, μπορεί δημιουργήστε ένα ξύπνημα ή μια δίνη στην υπήνεμη πλευρά. Σε αυτές τις περιοχές, η ταχύτητα του αέρα μειώνεται σημαντικά, δημιουργώντας μια νεκρή ζώνη.

Σε έναν κύκλο VHP, ένα νεκρή ζώνη σημαίνει ότι η συγκέντρωση του αποστειρωτικού μπορεί να μην φτάσει ποτέ το θανατηφόρο όριο που απαιτείται για την εξόντωση των βιολογικών δεικτών (BIs).

• Θύρες γαντιών: Το κοίλο σχήμα των μανικιών των γαντιών μπορεί να παγιδεύσει στάσιμο αέρα.
• Κάτω πλευρές εξοπλισμού: Οι περιοχές κάτω από τους μεταφορικούς ιμάντες ή τις βελόνες πλήρωσης συχνά διαφεύγουν της άμεσης ροής αέρα.
• Αιχμηρές γωνίες: Οι γωνίες 90 μοιρών στο σχεδιασμό του μονωτή μπορούν να διαταράξουν τη στρωτή ροή.

Επικύρωση Κατανομής: Ο Ρόλος της Οπτικοποίησης της Ροής Αέρα

Επειδή το VHP είναι αόρατο με γυμνό μάτι μέχρι να συμπυκνωθεί σε μεγάλο βαθμό, οι χειριστές δεν μπορούν να επιβεβαιώσουν οπτικά ότι το αποστειρωτικό φτάνει σε κρίσιμες περιοχές κατά τη διάρκεια ενός τυπικού κύκλου. Εδώ είναι που Μελέτες Οπτικοποίησης Ροής Αέρα (συχνά ονομάζονται μελέτες καπνού) καθίστανται απαραίτητες.

Οι ρυθμιστικοί φορείς, συμπεριλαμβανομένου του FDA και εκείνων που εφαρμόζουν τα πρότυπα ISO 14644-3 και USP <797>, απαιτούν επιτόπια ανάλυση ροής αέρα για να αποδειχθεί ότι ο αέρας (και κατ' επέκταση, το VHP) κινείται σωστά.

Επιστημονικές λύσεις θολώματος

Για να χαρτογραφήσουν αυτά τα αόρατα μοτίβα, οι διαχειριστές εγκαταστάσεων χρησιμοποιούν Καθαριστές σκουπιδιών.

Αυτές οι συσκευές παράγουν μια εξαιρετικά ορατή, εξαιρετικά καθαρή ομίχλη που λειτουργεί ως υποκατάστατο των ατμών VHP. Απελευθερώνοντας αυτήν την ομίχλη στον μονωτή, οι μηχανικοί μπορούν:

1. Οπτικοποιήστε την αναταραχή: Δείτε ακριβώς πού αναμειγνύεται ή γίνεται τυρβώδης ο αέρας.
2. Προσδιορίστε τις Νεκρές Ζώνες: Εντοπίστε περιοχές όπου η ομίχλη παραμένει ή δεν μπορεί να διεισδύσει.
3. Βελτιστοποίηση παραμέτρων κύκλου: Ρυθμίστε τα ακροφύσια ψεκασμού και τους ανεμιστήρες με βάση τα οπτικά δεδομένα για να εξασφαλίσετε πλήρη κάλυψη.

Επιλογή του κατάλληλου εργαλείου για την εργασία

Δεν είναι όλες οι ομίχλες ίδιες. Για μια έγκυρη επιστημονική μελέτη σε ένα κρίσιμο περιβάλλον ISO 5, η ομίχλη πρέπει να είναι:

• Υπερκαθαρό: Δεν μπορεί να εισάγει ρύπους (όπως γλυκόλη ή λάδι) που θα απαιτούσαν βαθύ καθαρισμό του μονωτήρα στη συνέχεια.
• Ουδέτερα πλευστότητα: The σταγόνες ομίχλης πρέπει να είναι αρκετά ελαφρύ (συνήθως 2-5 μικρά) ώστε να ταξιδεύει με τη ροή του αέρα, αντί να βυθίζεται λόγω της βαρύτητας.

Σύγχρονες λύσεις, όπως π.χ. Φορητές συσκευές ομίχλης καθαρών χώρων (όπως το CRF4 ή το CRF6), χρησιμοποιούν υπερηχητική πιεζοηλεκτρική τεχνολογία ή υγρό άζωτο για να δημιουργήσουν αυτόν τον συγκεκριμένο τύπο ομίχλης.

Αυτές οι συσκευές επιτρέπουν τη ρύθμιση της έντασης και της ταχύτητας της ομίχλης, επιτρέποντας στους μηχανικούς να προσαρμόζουν την έξοδο ομίχλης στον συγκεκριμένο όγκο του απομονωτή ή του RABS.

Συμπέρασμα

Η επιστήμη της κατανομής του VHP είναι μια σύνθετη αλληλεπίδραση θερμοδυναμικής και μηχανικής ρευστών. Η αναγνώριση ότι η έγχυση δεν ισοδυναμεί με κατανομή είναι το πρώτο βήμα προς την ισχυρή διασφάλιση της στειρότητας.

Χρησιμοποιώντας εργαλεία οπτικοποίησης ροής αέρα υψηλής καθαρότητας Για να χαρτογραφήσουν και να επικυρώσουν αυτά τα μοτίβα, οι φαρμακευτικοί κατασκευαστές μπορούν να διασφαλίσουν ότι οι απομονωτές τους δεν εκτελούν απλώς έναν κύκλο, αλλά επιτυγχάνουν πραγματικά την απολύμανση.

Συχνές Ερωτήσεις (FAQs)

1. Τι προκαλεί την κακή κατανομή του VHP στους μονωτήρες;

Η κακή κατανομή συχνά προκαλείται από ακανόνιστα μοτίβα ροής αέρα, αναταράξεις ή φυσικά εμπόδια, όπως οι θύρες των γαντιών και ο εξοπλισμός. Αυτά τα προβλήματα δημιουργούν νεκρές ζώνες όπου οι ατμοί αποστείρωσης δεν μπορούν να διεισδύσουν, αφήνοντας ενδεχομένως τις επιφάνειες μη αποστειρωμένες.

2. Πώς μπορώ να εντοπίσω νεκρές ζώνες στον κύκλο VHP μου;

Ο πιο αποτελεσματικός τρόπος για τον εντοπισμό νεκρών ζωνών είναι μέσω Μελετών Οπτικοποίησης Ροής Αέρα (μελέτες καπνού). Χρησιμοποιώντας ένα φορητό fogger καθαρού χώρου Για να απελευθερώσετε έναν ορατό ατμό, μπορείτε να παρακολουθήσετε την κίνηση του αέρα και να επιβεβαιώσετε οπτικά πού φτάνει και πού δεν φτάνει το VHP.

3. Γιατί απαιτείται υπερκαθαρή ομίχλη για την οπτικοποίηση της ροής του αέρα;

Η εξαιρετικά καθαρή ομίχλη είναι απαραίτητη επειδή είναι ουδέτερα πλευστή και δεν αφήνει υπολείμματα. Σε αντίθεση με τις ομίχλες με βάση τη γλυκόλη ή το λάδι, αναπαριστά με ακρίβεια τη ροή του αέρα χωρίς να μολύνει το περιβάλλον ISO 5 ή να απαιτεί βαθύ καθαρισμό μετά τη δοκιμή.
